DIM-2/230 Schodiskový stmievač osvetlenia (R,L)

- schodiskový automat so stmievaním

novinka

na sklade



Číslo produktu: DIM-2/230
Výrobca: ElkoEP
Napájanie: 230VAC
Nemožno uplatniť zľavový kupón
Cena bez DPH: 20,75 EUR
Cena s DPH (20 %):
24,90 EUR

do košíka:
  ks

Univerzálny schodiskový automat je vlastne stmievač osvetlenia DIM-2/230, určený pre stmievanie rôznych typov R a L svetelných zdrojov pomocou štandardných tlačidiel, ako aj bezpotenciálových tlačidiel LIVOLO.



Inteligentné riadenie žiarovkových svietidel, funkcia postupného rozsvietenia a stmievania. Ovládacie vstupy pre tlačidlo i vypínač.


Nastavenie hodnôt sa prevádza potenciometrami na prednom paneli výrobku, je možné nastaviť:

  • jas, na ktorý sa svietidlo rozsvieti
  • rýchlosť (strmosť nábehu) - rozsvecovania svietidla (1 - 40s)
  • rýchlosť (strmosť dobehu) - zhasínanie svietidla (1 - 40s)
  • čas, po ktorý má svietidlo nastaveným jasom svietiť (0s - 20min)



Stmievač je vhodný pre nasledovné typy svietidiel:

  • R - žiarovky, halogénové žiarovky 10-500 VA
  • L - nízkonapäťové žiarovky 12-24 V + vinuté transformátory 10-250 VA

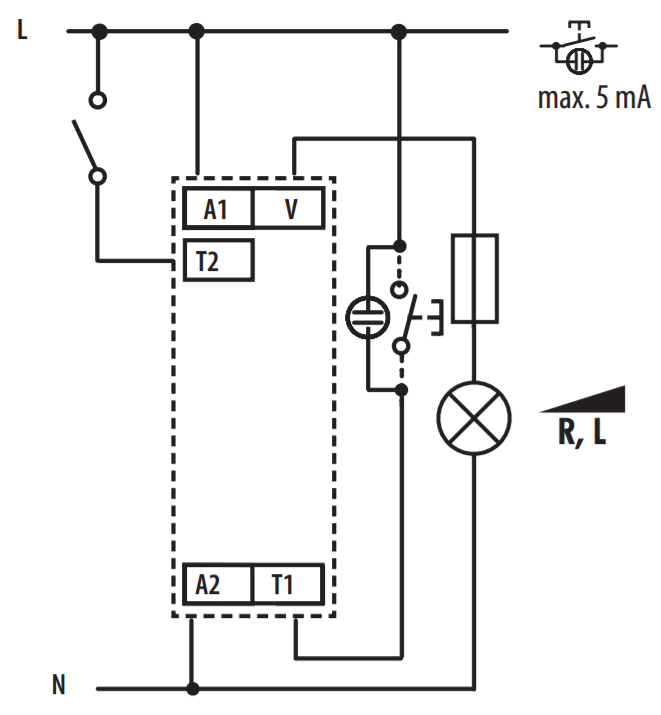

Schéma zapojenia:

ElkoEP DIM-2/230



Maximálne zaťaženie univerzálneho stmievača do 500 VA pre stmievanie "R" odporových záťaží, prípadne do 250 VA v prípade stmievanie "L" záťaží s vinutými transformátormi.



Stmievač DIM-2/230 slúži pre spínanie a stmievanie osvetlenia. Ovládacie vstupy pre tlačítko umožňujú jednoduché a intuitívne ovládanie / stmievanie osvetlenia aj pomocou dotykových vypínačov LIVOLO - krátke stlačenie zapne/vypne svietidlo, dlhšie stlačenie (> 0.5 s) umožňuje plynulé nastavenie intenzity svetla.



Technické informácie:

  • Napájacie napätie AC 230 V
  • Bezkontaktný výstup 1x TRIAK
  • V prevedení 1-MODUL, upevnenie na DIN lištu



Stav výstupu indikuje červená LED:

  • svieti pri aktívnom výstupe (s ľubovoľnou úrovňou jasu)
  • bliká pri teplotnom preťažení, súčasne je výstup odpojený


Odporučenie pre montáž:

  • pri vyšších výkonoch svetelných zdrojov po stranách prístroja odporúčame nechať vzduchovú medzeru min. šírky 0.5 modulu (cca 9 mm) pre lepšie ochladzovanie prístroja.



Upozornenie:

  • k jednému stmievaču sa neodporúča pripájať svetelné zdroje (svietidlá, žiarovky) rôznych typov a rôznych výrobcov. Takéto zapojenie môže spôsobiť nefunkčnosť stmievača prípadne jeho poškodenie.



Pre správne zapojenie a použitie je nutné oboznámiť sa s návodom na použitie a postupovať podľa inštrukcií, ktoré sú uvedené v návode na použitie.
