DIM-5/230 Univerzálny stmievač osvetlenia (R,L)

Univerzálny stmievač osvetlenia DIM-5/230, určený pre stmievanie rôznych typov R a L svetelných zdrojov pomocou štandardných tlačidiel, ako aj bezpotenciálových tlačidiel LIVOLO.

Stmievač je vhodný pre nasledovné typy svietidiel:

• R - žiarovky, halogénové žiarovky 10-500 VA
• L - nízkonapäťové žiarovky 12-24 V + vinuté transformátory 10-250 VA

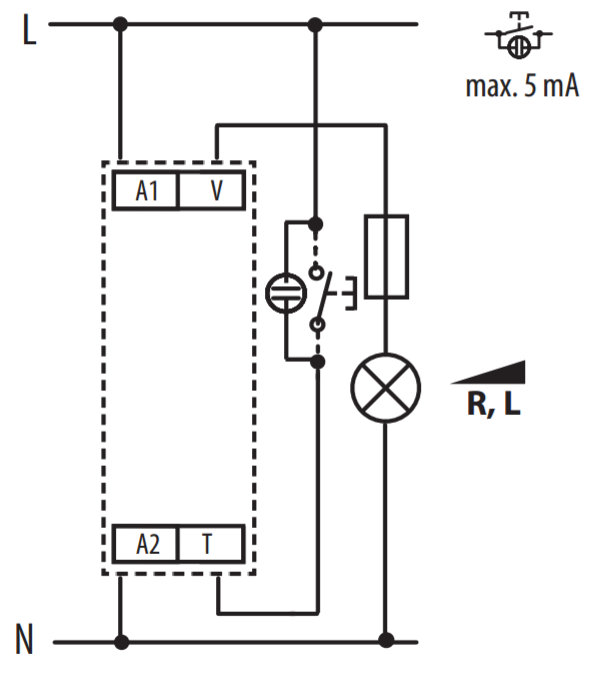

Schéma zapojenia:

Maximálne zaťaženie univerzálneho stmievača do 500 VA pre stmievanie "R" odporových záťaží, prípadne do 250 VA v prípade stmievanie "L" záťaží s vinutými transformátormi.

Stmievač DIM-5/230 slúži pre spínanie a stmievanie osvetlenia. Ovládacie vstupy pre tlačítko umožňujú jednoduché a intuitívne ovládanie / stmievanie osvetlenia aj pomocou dotykových vypínačov LIVOLO - krátke stlačenie zapne/vypne svietidlo, dlhšie stlačenie (> 0.5 s) umožňuje plynulé nastavenie intenzity svetla.

Pri vypnutí sa nastavená úroveň jasu uloží do pamäte a pri opakovanom zapnutí je jas nastavený na poslednú známu hodnotu pred vypnutím tzn. stmievač disponuje pamäťou pre poslednú intenzitu osvetlenia pred vypnutím.

Technické informácie:

• Napájacie napätie AC 230 V
• Bezkontaktný výstup 1x TRIAK
• V prevedení 1-MODUL, upevnenie na DIN lištu

Stav výstupu indikuje červená LED:

• svieti pri aktívnom výstupe (s ľubovoľnou úrovňou jasu)
• bliká pri teplotnom preťažení, súčasne je výstup odpojený

Odporučenie pre montáž:

• pri vyšších výkonoch svetelných zdrojov po stranách prístroja odporúčame nechať vzduchovú medzeru min. šírky 0.5 modulu (cca 9 mm) pre lepšie ochladzovanie prístroja.

Upozornenie:

• k jednému stmievaču sa neodporúča pripájať svetelné zdroje (svietidlá, žiarovky) rôznych typov a rôznych výrobcov. Takéto zapojenie môže spôsobiť nefunkčnosť stmievača prípadne jeho poškodenie.

Pre správne zapojenie a použitie je nutné oboznámiť sa s návodom na použitie a postupovať podľa inštrukcií, ktoré sú uvedené v návode na použitie.
