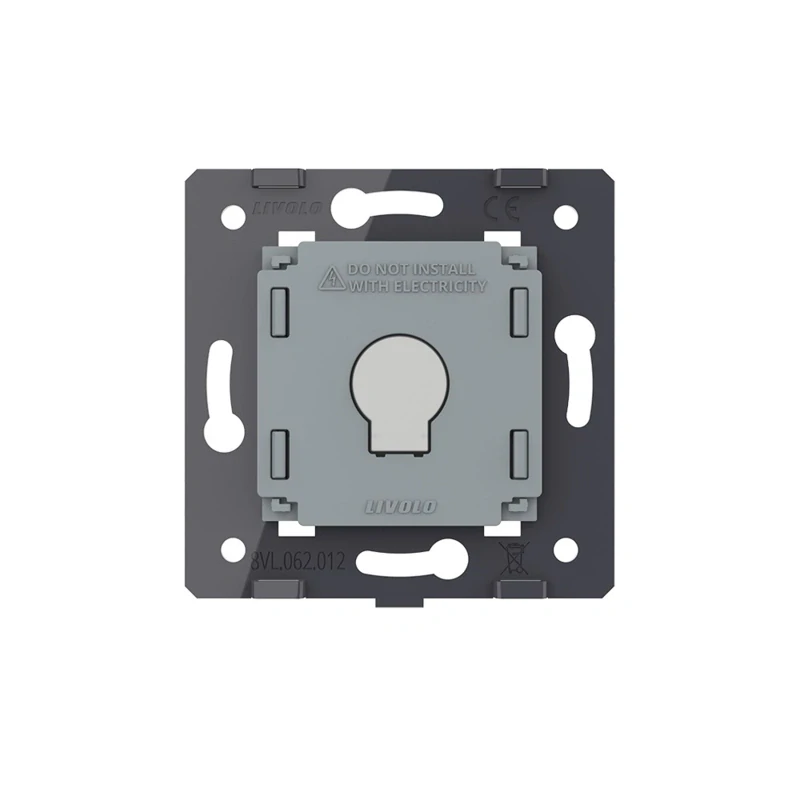

BP tlačidlo č.1/0 (230V) - modul

Strojček bezpotenciálového tlačidla LIVOLO (tzv. prístroj) je vlastne kompletná elektronika tlačidla vrátane kovového inštalačného rámika, ktorý slúži na pripevnenie elektroniky tlačidla ku sklenenému panelu (rámiku) LIVOLO. Prístroje LIVOLO je možné bezproblémovo umiestniť do inštalačných krabičiek s roztečou skrutiek 60mm, bežne dostupných na našom trhu.

FUNKCIA: radenie č.1/0 (zvončekové tlačidlo s bezpotenciálovým výstupom)

• umožňuje ovládanie zvončekov, alebo generovanie ovládacích impulzov
• výstupný impulz tlačidla je reléový spoj / ľubovoľné napätie do 240VAC

TECHNICKÉ PARAMETRE:

• Napájacie napätie: AC 110 - 250 V / 50 - 60 Hz
• Maximálny zaťaženie: 5A / okruh
• Maximálna záťaž: 1000W / okruh
• Pohotovostná spotreba: max. 0,1 mA
• Pracovné prostredie: teplota -30°C / + 70°C max. RH 95%
• Životnosť (počet cyklov): 100.000 cyklov MTBF
• Farebné podsvietenie: modrá farba
• Výrobca: LIVOLO INTERNATIONAL ELECTRIC LIMITED (CN)

OBSAH BALENIA:

• prístroj bezpotenciálového dotykového tlačidla (strojček)
• kovový upevňovací rámik

UPOZORNENIE:

• prístroj dotykového tlačidla (strojček) nie je samostatne funkčným celkom
• pre správnu funkciu je nutné k prístroju doobjednať sklenený rámik (krycí panel)

SCHÉMA ZAPOJENIA:
