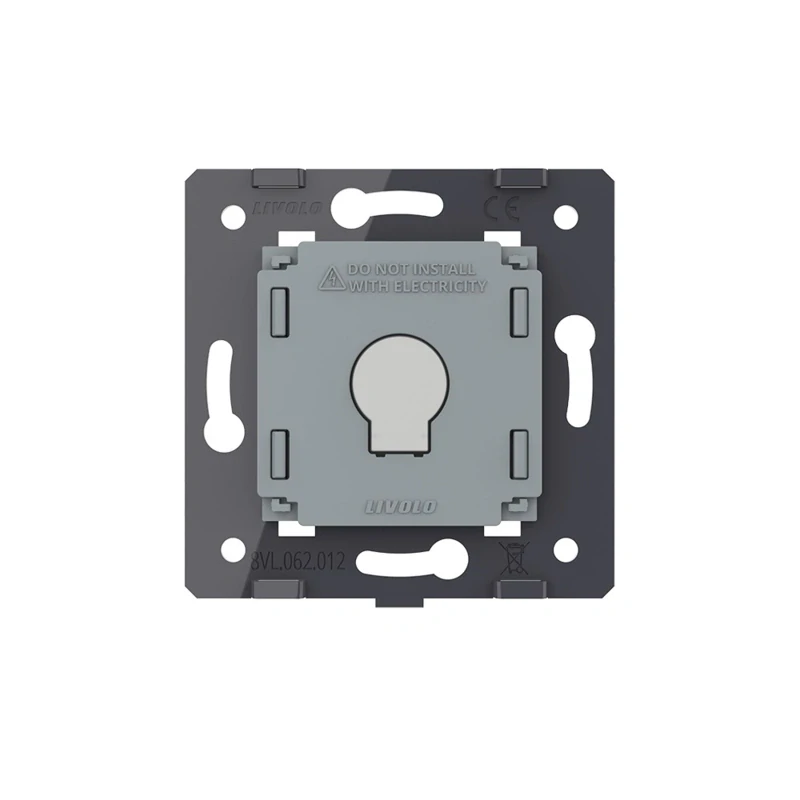

Dotykový vypínač radenie č.7

Strojček vypínača LIVOLO (tzv. prístroj) je vlastne kompletná elektronika vypínača vrátane kovového inštalačného rámika, ktorý slúži na pripevnenie elektroniky vypínača ku sklenenému panelu (rámiku) LIVOLO. Prístroje LIVOLO je možné bezproblémovo umiestniť do inštalačných krabičiek s roztečou skrutiek 60mm, bežne dostupných na našom trhu.

FUNKCIA: radenie č.7

• umožňuje ovládanie jedného svetelného okruhu z troch miest
• napájanie svietidla 230VAC

TECHNICKÉ PARAMETRE:

• Napájacie napätie: AC 110 - 250 V / 50 - 60 Hz
• Maximálny zaťaženie: 5A / okruh
• Maximálna záťaž: 1000W / okruh
• Pohotovostná spotreba: max. 0,1 mA
• Pracovné prostredie: teplota -30°C / + 70°C max. RH 95%
• Životnosť (počet cyklov): 100.000 cyklov MTBF
• Farebné podsvietenie: modrá farba
• Výrobca: LIVOLO INTERNATIONAL ELECTRIC LIMITED (CN)

OBSAH BALENIA:

• prístroj dotykového vypínača (strojček)
• kovový upevňovací rámik

UPOZORNENIE:

• prístroj dotykového vypínača (strojček) nie je samostatne funkčným celkom
• pre správnu funkciu je nutné k prístroju doobjednať sklenený rámik (krycí panel)

SCHÉMA ZAPOJENIA:
