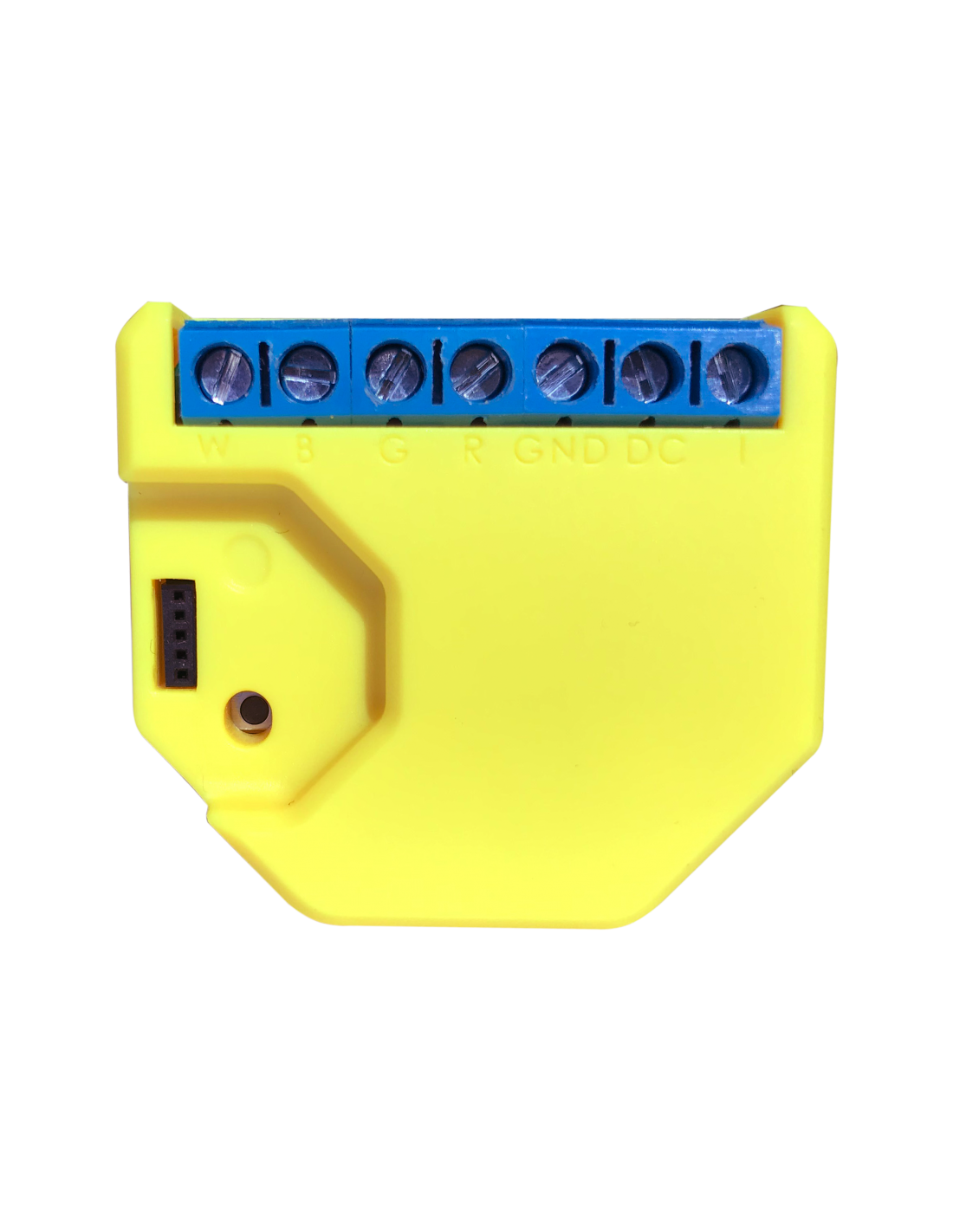

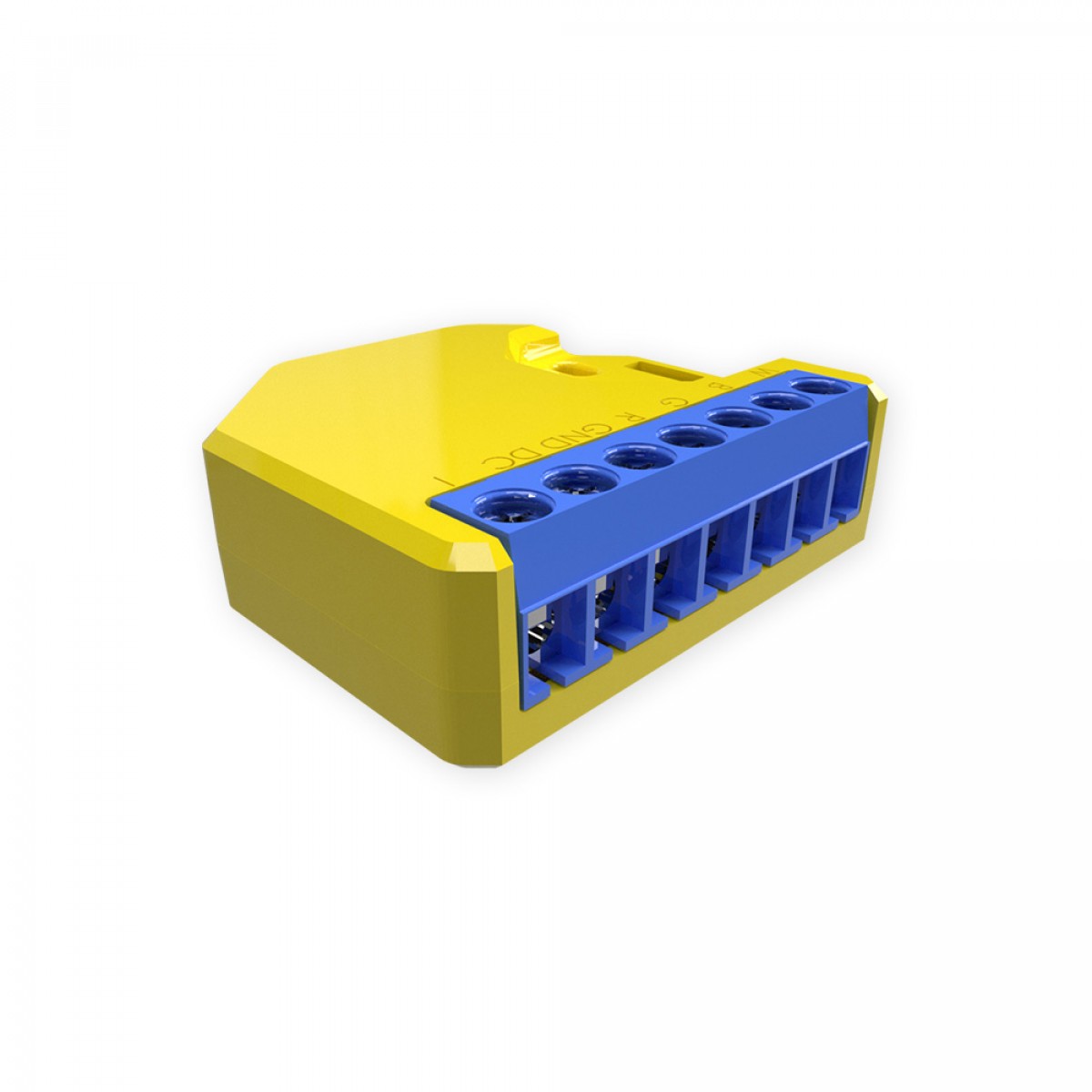

Shelly RGBW 2, LED stmievací modul, WiFi 2,4GHz

Modul Shelly® WiFi RGBW ovládač a stmievač, je určený pre inštaláciu pod vypínač do hlbokej inštalačnej krabice s priemerom 68mm. Umožňuje pohodlné a jednoduché ovládanie a stmievanie farebných aj jednofarebných LED svetiel a LED pásikov. Modul je možné ovládať aplikáciou z telefónu, alebo tabletu s operačným systémom iOS, alebo Android. Modul je možné použiť aj ako príslušenstvo (I/O prvok) pre širokú škálu rôznych riadiacich systémov a jednotiek. Mobilná aplikácia je dostupná v slovenčine, češtine, angličtine a iných jazykoch.

Modul možno v základnom režime ovládať tlačidlami ihneď po inštalácii, bez potreby akéhokoľvek nastavovania. INTEGRÁCIA - REST protokol, pre ovládanie modulu HTTP príkazmi je k dispozícii - viď návod ďalej.

Modul Shelly RGBW 2 je plne kompatibilný s dotykovými tlačidlami LIVOLO typu VL-C701IH. Dotykové tlačidlá LIVOLO a Vaše osvetlenie, je možné vďaka modulu Shelly RGBW 2 jednoducho a rýchlo integrovať a ovládať resp. stmievať aj pomocou WiFi siete.

Prednosti modulov Shelly RGBW 2

• Nie je potrebný žiadny špeciálny komunikačný HUB (okrem WiFi siete)
• Navrhnuté tak, aby sa modul zmestil do štandardných hlbokých elektrických krabičiek
• Môže byť integrovaný a kombinovaný so všetkými ostatnými zariadeniami Shelly
• Kompatibilné so systémami Android, iOS, Amazon Alexa, Google Assistant
• Podpora systémov domácej automatizácie na báze MQTT, CoAP a REST API

Shelly RGBW 2 modul je dodávaný s rozhraním programovania / ladenia, ktoré možno použiť pre alternatívny flashový firmware na zariadení. Má vstavaný ESP8266 s flash čipom 2 MB. Je nutný adaptér USB na UART a spoľahlivý 3,3 V s možnosťou napájania aspoň 350 mA.

Technické parametre

• Možnosti napájania: 12V DC , alebo 24V DC
• Maximálna záťaž pri 12V DC: 144W celkovo, alebo 45W na kanál
• Maximálna záťaž pri 24V DC: 288W celkovo, alebo 90W na kanál
• Zhoda podľa: RE Directive 2014/53 / EÚ, LVD 2014/35 / EÚ, EMC 2004/108 / WE
• Podporuje akékoľvek 12v alebo 24v biele, RGB, RGBW led pásy a 12/24v led žiarovky
• Podporuje PWM na 4 kanáloch LED (R/G/B/W) a umožňuje nastavovať farbu aj teplotu svetla.
• Podporuje funkciu ON/OFF ako aj stmievania
• Rozsah pracovných teplôt: - 40 ° C až 40 ° C
• Rádiový výkon: 1mW
• Komunikačný protokol: WiFi 802.11 b/g/n - 2,4GHz
• Dosah: až 50 m vonku, až 30 m v interiéri
• Rozmery (V x Š x H): 43 x 38 x 14 mm
• Spotreba: <1 W

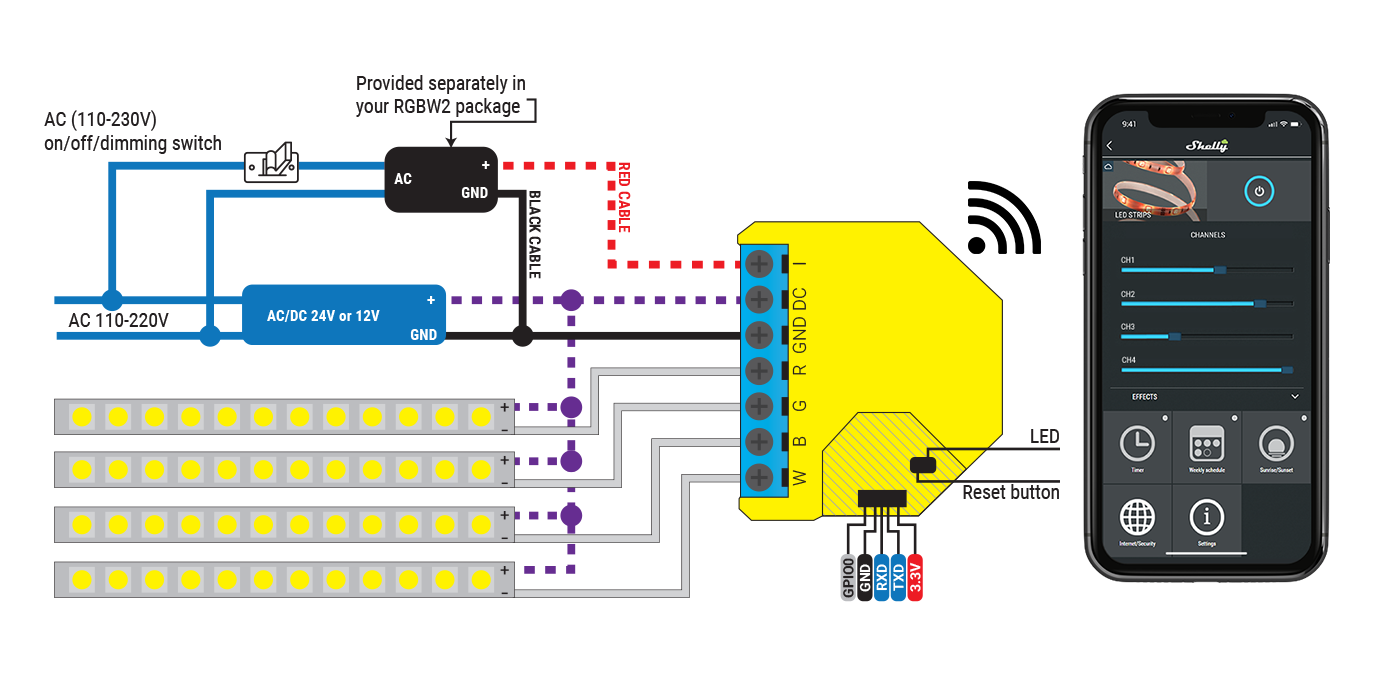

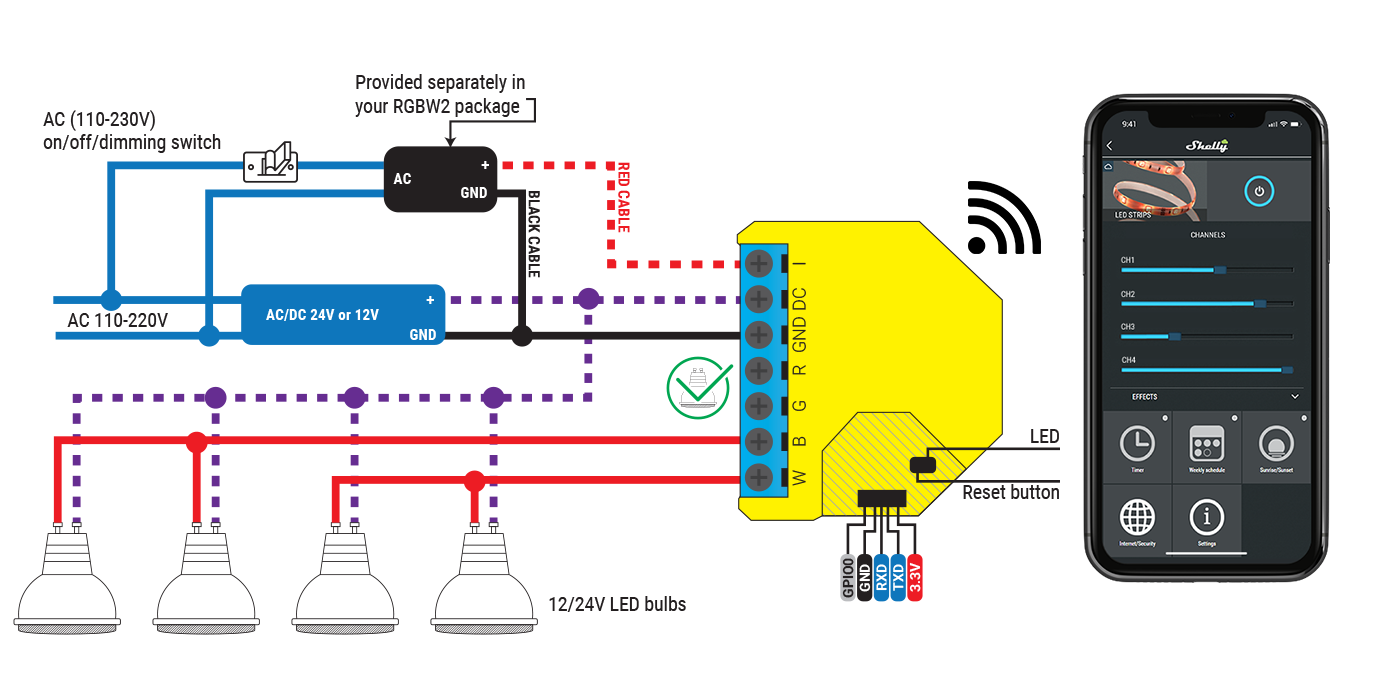

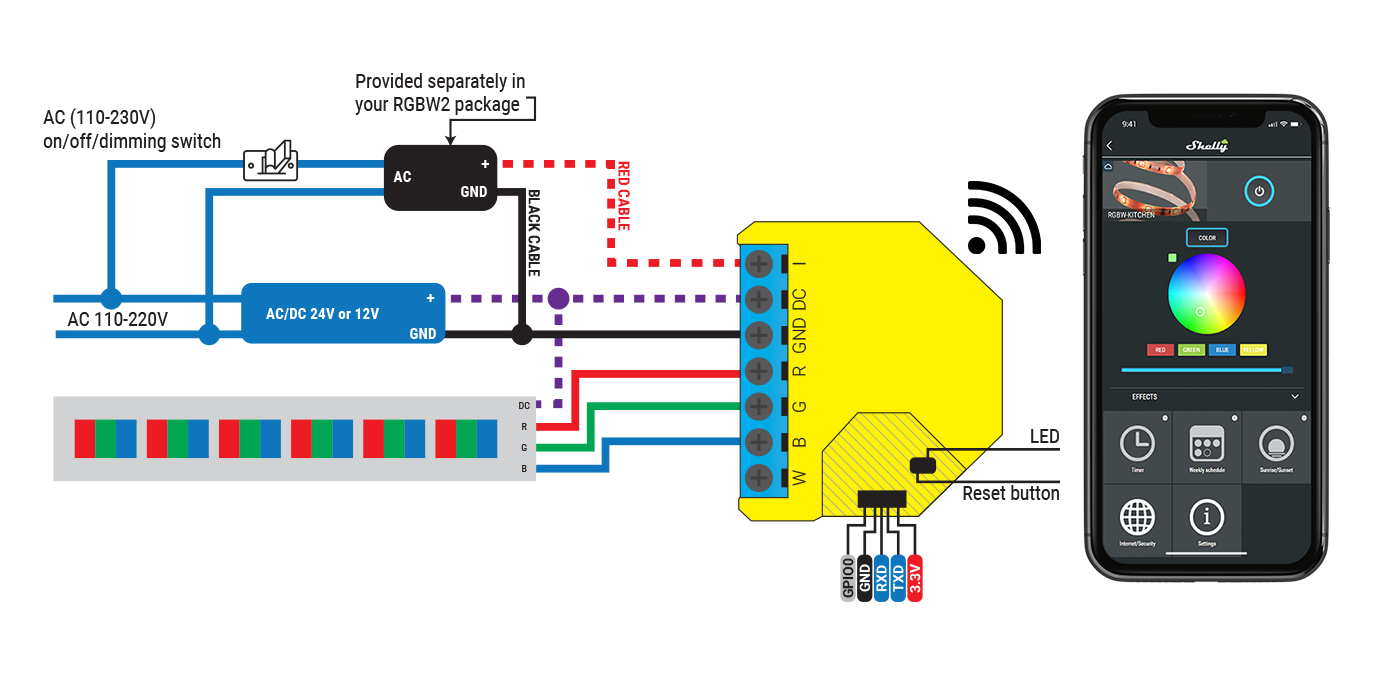

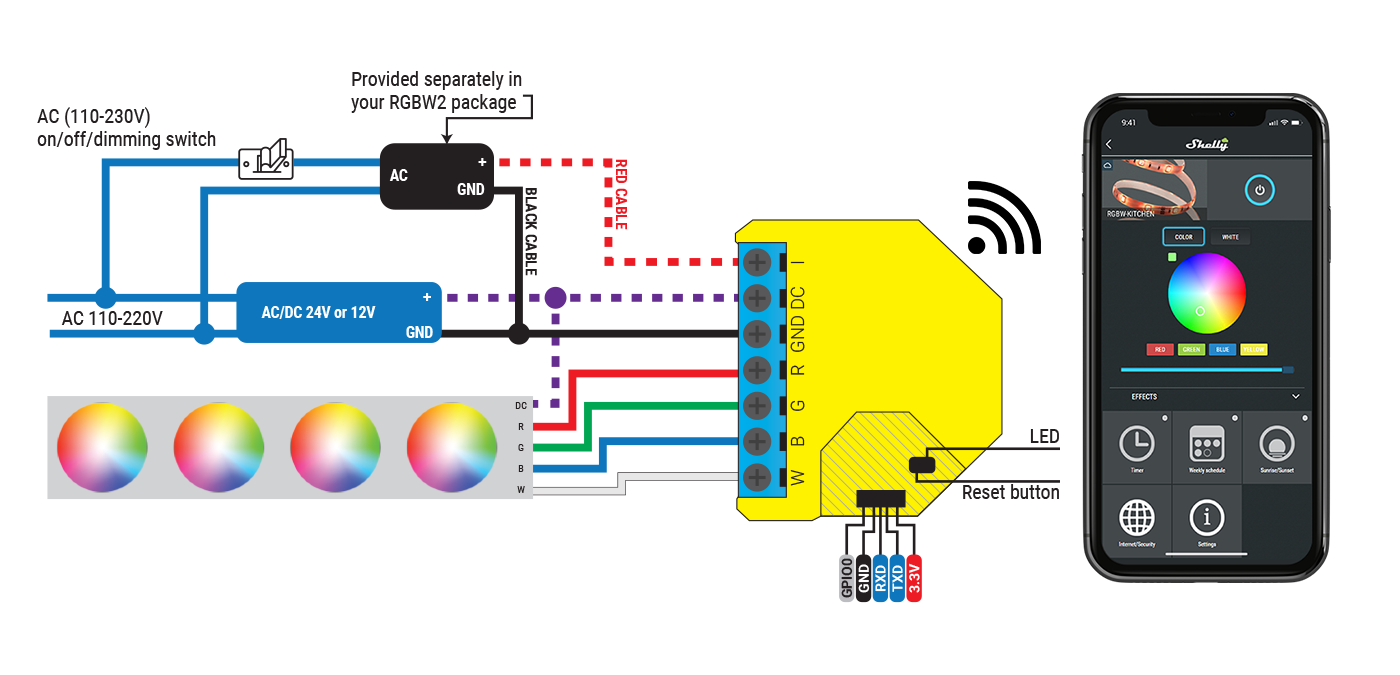

Zapojenie Shelly RGBW 2 v prípade ovládania pomocou 230V AC tlačidla:

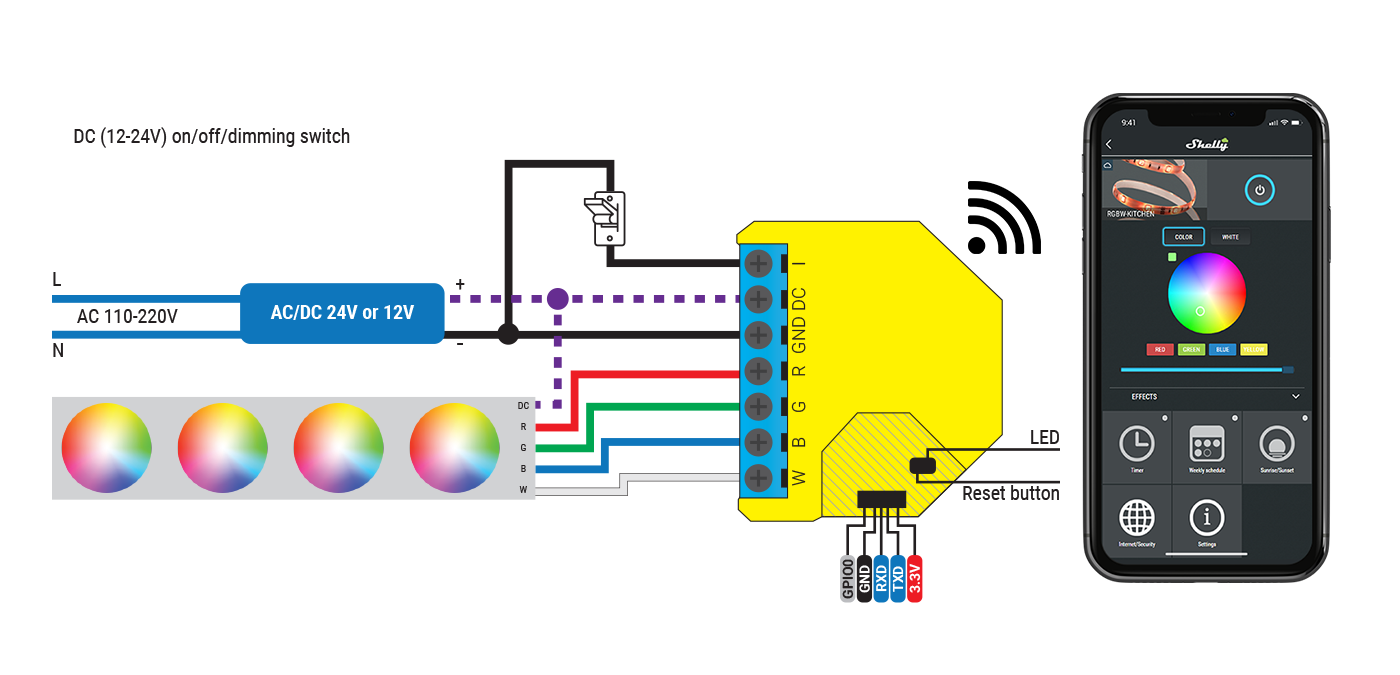

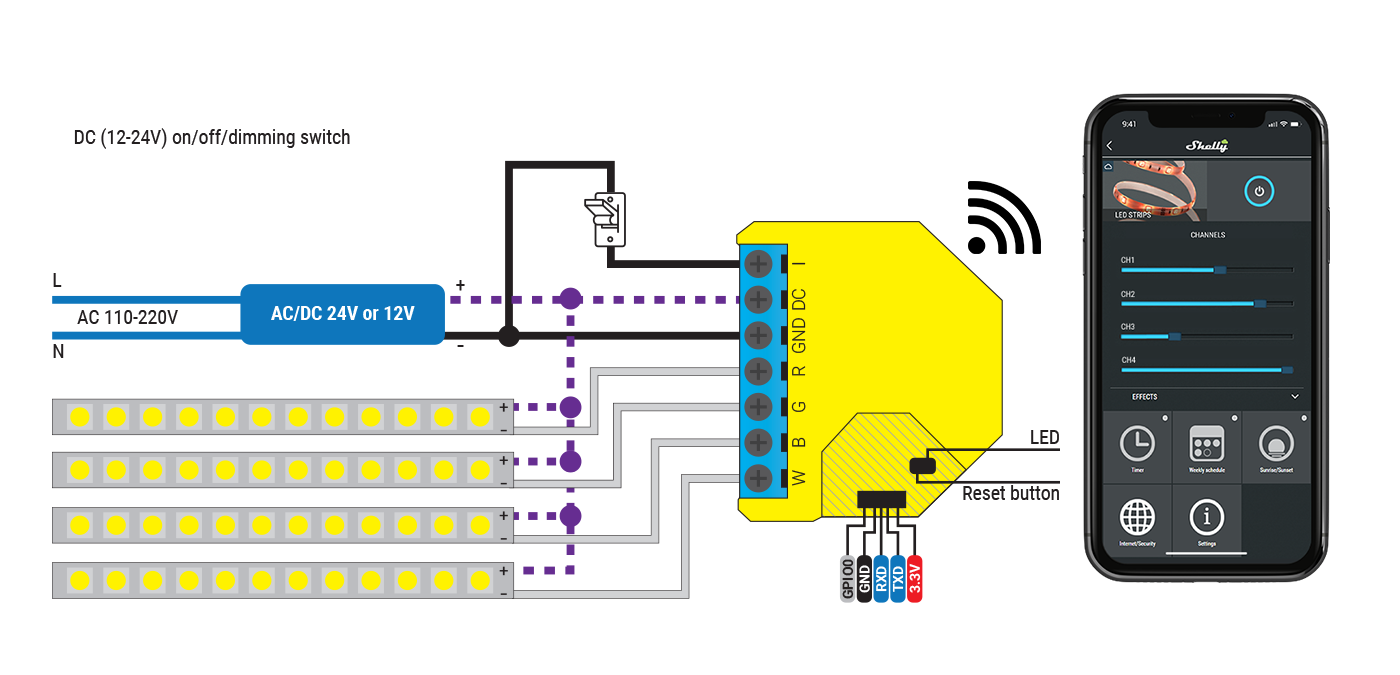

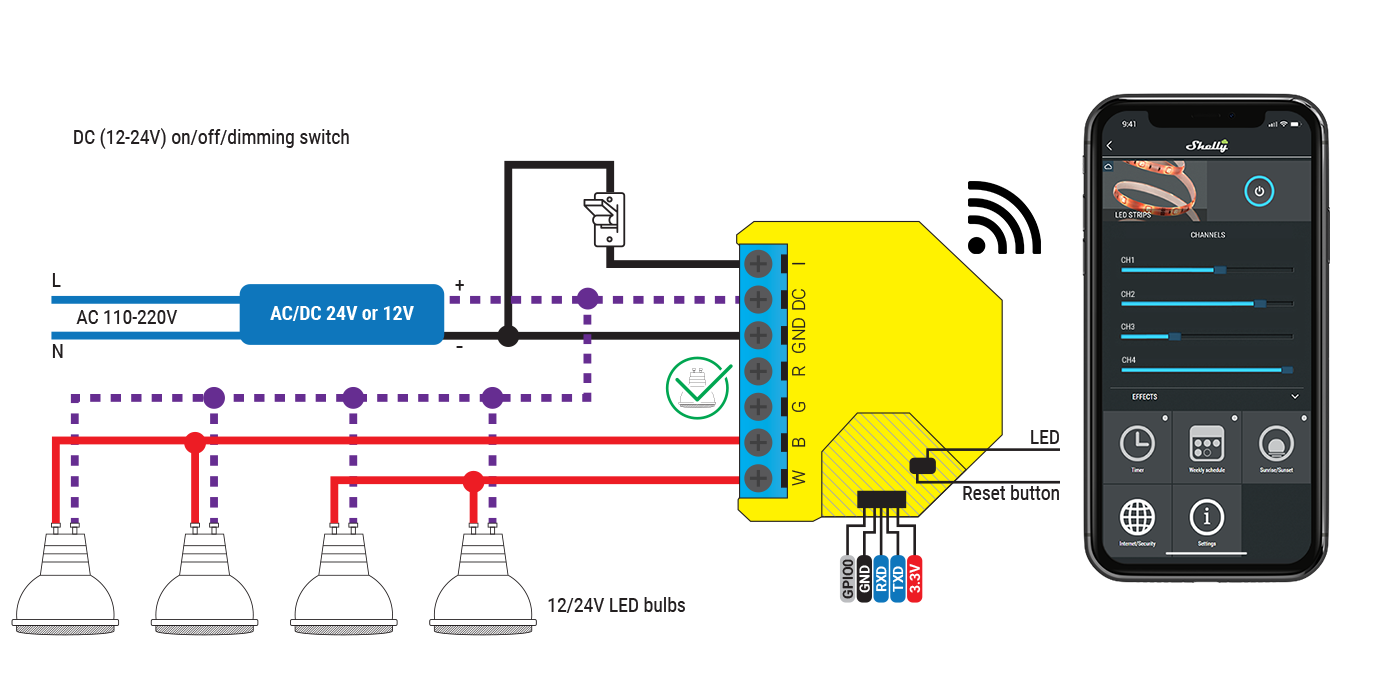

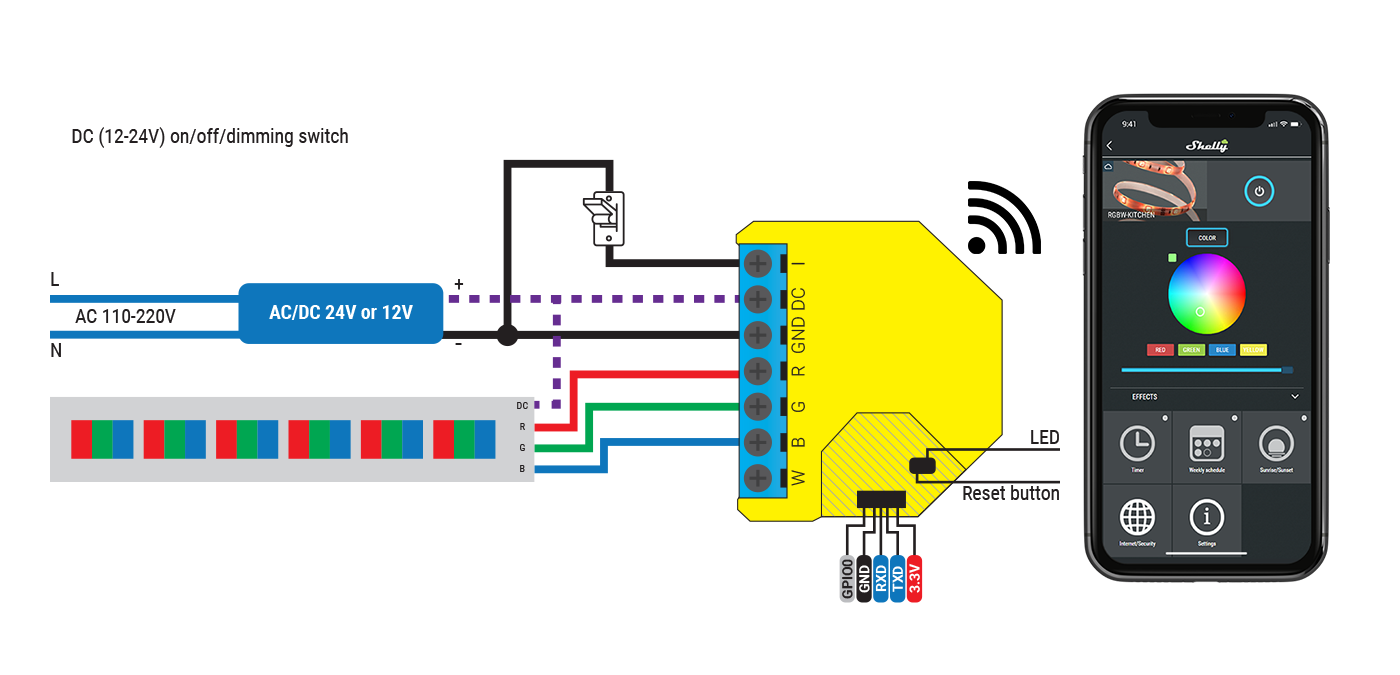

Zapojenie Shelly RGBW 2 v prípade ovládania pomocou 12V / 24V DC tlačidla:

Upozornenie:

Na produkty Shelly neposkytujeme veľkoobchodnú distribúciu typu B2B. Produkty je možné zakúpiť výhradne v maloobchodných cenách typu B2C. Ďakujeme za pochopenie.

Doplnkové informácie:

Produkty Shelly sú plne kompatibilné s produktmi LIVOLO a sú dodávané výhradne ako rozširujúci prvok pre špeciálne aplikácie ovládané tlačidlom, tzv. Home Automation aplikácie  a aplikácie ovládané pomocou WiFi bezdrôtovej siete.
